德國Rothe Erde羅特艾德KD 210系列內齒回轉支承type 21，外徑518~1198mm, 結構為四點接觸球轉盤軸承，內齒外法蘭。一體型結構，屬于輕型回轉支承，可同時承受軸向、徑向載荷及傾覆力矩，洛陽百潤斯軸承可提供表面特殊處理，如發黑，鍍鋅，防腐、防銹等，以保證軸承可以在各類工況下運轉良好。

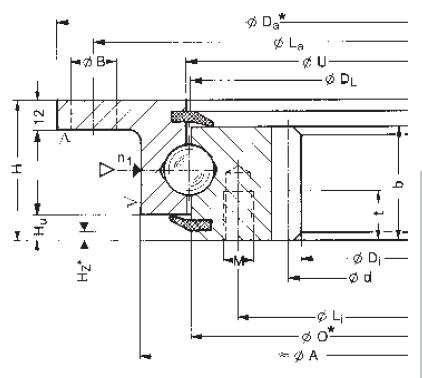

| 型號 |
D |
Da |
Di |
H |
La |
Li |
O |
U |
重量 |
|
232.20.0400.013 Typ |
414 | 518 | 326.5 | 56 | 490 | 375 | 412.5 | 415.5 | 27.1 |
|
232.20.0500.013 Typ |
544 | 648 | 445.2 | 56 | 620 | 505 | 542.5 | 545.5 | 36.9 |
|
232.20.0600.013 Typ |
644 | 748 | 547.2 | 56 | 720 | 605 | 642.5 | 645.5 | 43.7 |
|
232.20.0700.013 Typ |
744 | 848 | 649.2 | 56 | 820 | 705 | 742.5 | 745.5 | 51.1 |
|
232.20.0800.013 Typ |
844 | 948 | 737.6 | 56 | 920 | 805 | 842.5 | 845.5 | 61.6 |
|
232.20.0900.013 Typ |
944 | 1048 | 841.6 | 56 | 1020 | 905 | 942.5 | 945.5 | 65.8 |
|
232.20.1000.013 Typ |
1094 | 1198 | 985.6 | 56 | 1170 | 1055 | 1092.5 | 1095.5 | 80.7 |
